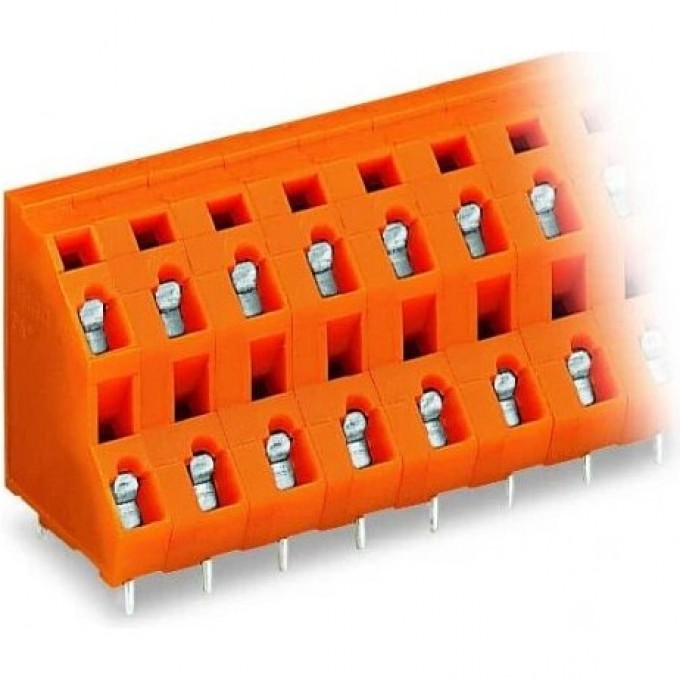

Двухуровневая клемма для печатной платы WAGO CAGE CLAMP® 2x16-полюсов шаг 7.62 мм 1120149
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Двухуровневая клемма на печатную плату Wago CAGE CLAMP® 2x16-полюсов с шагом контактов 7.62 мм предназначена для надёжного электрического соединения проводников с печатными платами. Данная модель, произведенная брендом Wago, обеспечивает подключение 16 электрических соединителей и рассчитана на номинальный ток до 21 А при номинальном напряжении 630 В. Конструкция CAGE CLAMP® обеспечивает быстрое и безопасное пружинное соединение.
Клемма имеет двухъярусную конструкцию и угол печатной платы/соединительного проводника 45 градусов, что оптимизирует пространство на плате. Подключение осуществляется пайкой. Материал изоляции корпуса — термопласт оранжевого цвета, соответствующий классу негорючести V0 по UL94. Степень загрязнения составляет 2, а категория перенапряжения — III, с номинальным импульсным напряжением 6 кВ.
Клемма поддерживает подключение однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.08 до 2.5 мм², а также тонкопроволочных проводов с наконечником от 0.25 до 1.5 мм². Рабочая температура устройства варьируется от -60 до 105 °C, что позволяет использовать его в различных промышленных и инженерных системах, где требуется стабильная работа в широком диапазоне температур. Материал соединительной поверхности — олово, длина штыря составляет 4 мм.
Данное оборудование подходит для применения в промышленности, строительстве и инженерных системах, где важны стабильная работа, надежность соединений и минимальные эксплуатационные затраты. Высота клеммы составляет 26.5 мм, что следует учитывать при проектировании печатных плат.
