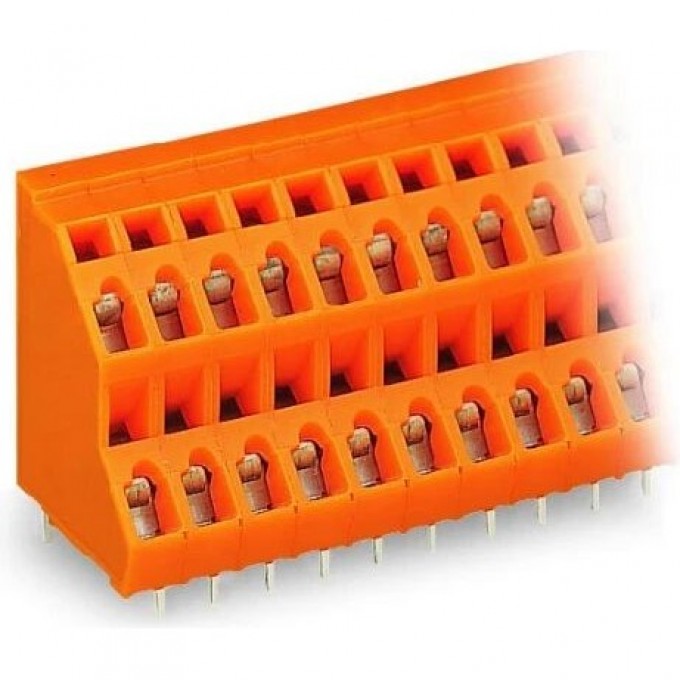

Двухуровневая клемма на печатную плату WAGO CAGE CLAMP® 2x12-полюсов шаг 5.08 мм 1120038
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Двухуровневая клемма на печатную плату Wago CAGE CLAMP® 736-412 предназначена для надёжного электрического соединения проводников с печатными платами. Модель имеет 2 уровня, каждый из которых оснащён 12 электрическими соединителями, обеспечивая в общей сложности 24 точки подключения. Шаг контактов составляет 5.08 мм, что соответствует стандартным требованиям для монтажа на печатные платы. Клемма разработана для применения в промышленности, строительстве и инженерных системах, где требуется стабильная работа оборудования.
Клемма рассчитана на номинальный ток 21 А и номинальное напряжение 320 В, с импульсным напряжением 4 кВ. Подключение проводников осуществляется с помощью пружинного зажима CAGE CLAMP®, что обеспечивает надёжное и быстрое соединение. Поддерживается подключение однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.08 до 2.5 мм², а также тонкопроволочных проводов с наконечником от 0.25 до 1.5 мм². Крепление к печатной плате осуществляется пайкой, а угол печатной платы/соединительного проводника составляет 45 градусов.
Корпус клеммы выполнен из термопласта оранжевого цвета с классом негорючести V0 по UL94. Материал соединительной поверхности – олово. Изделие имеет степень защиты IP20 в смонтированном виде и предназначено для работы в широком диапазоне температур от -60 до 105 °C. Высота клеммы составляет 26.5 мм, а длина штыря – 4 мм. Степень загрязнения соответствует классу 2, а категория перенапряжения – III.
Данная клемма Wago является практичным решением для задач, требующих высокой надёжности и долговечности электрических соединений. Она соответствует современным стандартам качества и обеспечивает минимальные эксплуатационные затраты.
