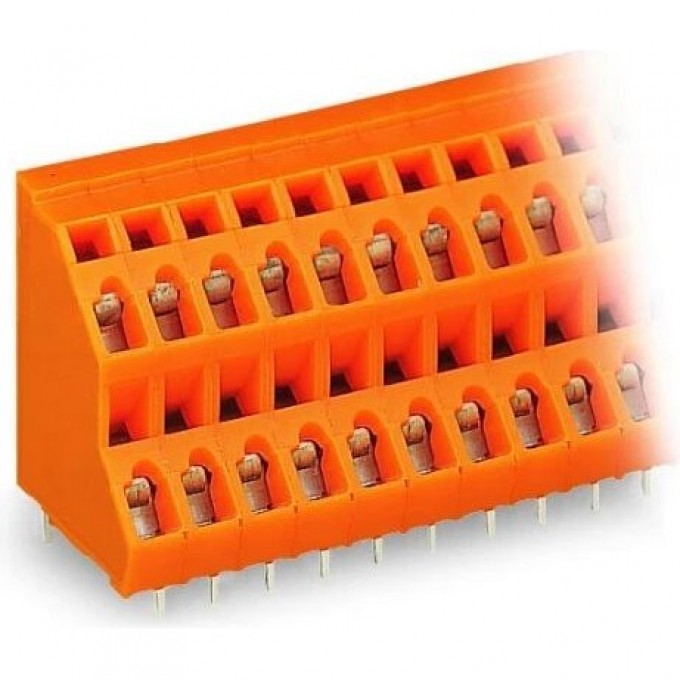

Двухуровневая клемма на печатную плату WAGO CAGE CLAMP® 2x16-полюсов шаг 5.08 мм 1120138
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Двухуровневая клемма на печатную плату Wago CAGE CLAMP® 736-416 предназначена для надёжного электрического соединения проводников с печатными платами. Данная модель имеет 2 уровня и 2x16 полюсов (всего 32 контакта), с шагом контактов 5.08 мм. Клемма оснащена технологией CAGE CLAMP® для пружинного зажима проводников, обеспечивая стабильное и виброустойчивое соединение. Номинальное напряжение составляет 320 В, а номинальный ток — 21 А.
Клемма выполнена из термопласта оранжевого цвета, соответствующего классу негорючести UL94 V0. Подключение проводника осуществляется с помощью пружинного зажима, а крепление к печатной плате — пайкой. Угол печатной платы/соединительного проводника составляет 45 градусов. Длина штыря для пайки — 4.00 мм, а материал соединительной поверхности — олово. Изделие рассчитано на работу в широком температурном диапазоне от -60 до 105 °C и имеет степень защиты IP20.
Модель подходит для использования в промышленности, строительстве и различных инженерных системах, где требуется надёжное и компактное решение для подключения проводников к печатным платам. Она совместима с однопроволочными, многопроволочными и тонкопроволочными проводами с сечением от 0.08 до 2.50 мм², а также тонкопроволочными проводами с наконечником от 0.25 до 1.50 мм².
Клемма Wago 736-416 обеспечивает стабильную работу при высоких нагрузках и соответствует современным стандартам качества. Высота изделия составляет 26.50 мм. Категория перенапряжения III и номинальное импульсное напряжение 4 кВ подтверждают устойчивость к электрическим воздействиям.
