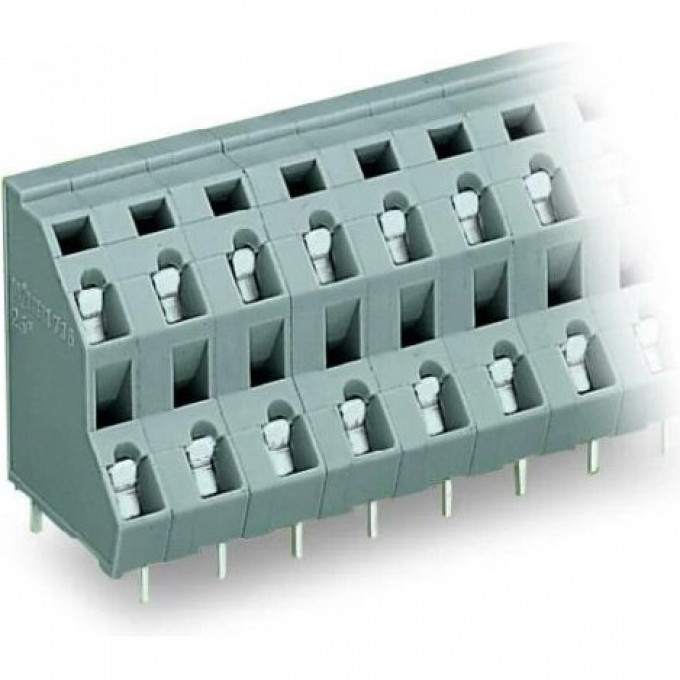

Двухуровневая клемма на печатную плату WAGO CAGE CLAMP® 2x16-полюсов шаг 7.5 мм 1120122
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Двухуровневая клемма на печатную плату Wago CAGE CLAMP® с артикулом 1120122 предназначена для надёжного электрического соединения проводников с печатными платами. Модель имеет 2 уровня и 2x16 полюсов, обеспечивая подключение 16 электрических соединителей. Шаг контактов составляет 7.5 мм, что соответствует стандарту модульных распорных соединителей. Клемма рассчитана на номинальный ток 21 А и номинальное напряжение 630 В.
Конструкция клеммы предусматривает соединение проводника с помощью пружинного зажима (CAGE CLAMP®), что обеспечивает быстрое и надёжное подключение без использования специальных инструментов. Тип крепления к печатной плате — пайка, с длиной штыря 4.0 мм. Угол печатной платы/соединительного проводника составляет 45 градусов. Материал изоляции корпуса выполнен из термопласта с классом негорючести V0 по UL94, а соединительная поверхность контактов покрыта оловом.
Клемма подходит для подключения однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.08 до 2.5 мм², а также тонкопроволочных проводов с наконечником от 0.25 до 1.5 мм². Степень загрязнения составляет 2, а категория перенапряжения — III, с номинальным импульсным напряжением 6 кВ. Рабочий температурный диапазон от -60 до 105 °C позволяет использовать клемму в различных условиях эксплуатации.
Данное оборудование применяется в промышленности, строительстве и инженерных системах, где требуется стабильная работа и надёжное электрическое соединение. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от твёрдых частиц. Поставляется в прочей упаковке.
