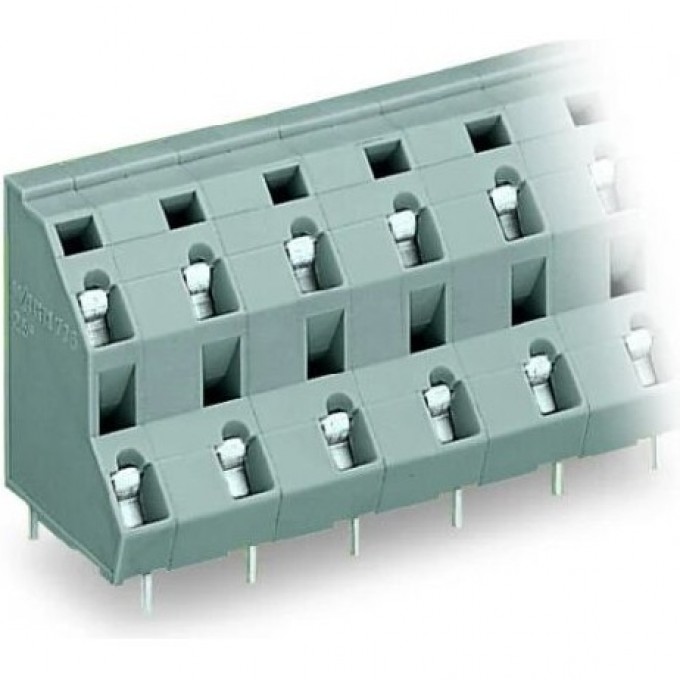

Двухуровневая клемма на печатную плату WAGO CAGE CLAMP® шаг 10 мм 2x2-полюса 1120099
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Двухуровневая клемма на печатную плату Wago 736-752 предназначена для надёжного электрического соединения на печатных платах. Модель имеет шаг контактов 10 мм и оснащена 2x2-полюсными соединениями типа CAGE CLAMP®. Клемма рассчитана на номинальный ток 21 А и номинальное напряжение 1000 В, что позволяет использовать её в различных промышленных и инженерных системах.
Конструкция клеммы предусматривает два уровня для оптимизации пространства на печатной плате. Подключение проводников осуществляется с помощью пружинного зажима, а крепление к печатной плате — пайкой. Материал изоляции корпуса — термопласт, соответствующий классу негорючести UL94 V0. Соединительная поверхность выполнена из олова, обеспечивая стабильный контакт. Угол печатной платы и соединительного проводника составляет 45 градусов.
Данное оборудование подходит для применения в условиях, где требуется стабильная работа при высоких нагрузках, например, в промышленной автоматизации, системах управления и электрораспределительных устройствах. Клемма поддерживает подключение однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.08 до 2.5 мм², а также тонкопроволочных проводов с наконечником от 0.25 до 1.5 мм².
Рабочая температура клеммы варьируется от -60 до 105 °C, а степень защиты в смонтированном виде составляет IP20. Номинальное импульсное напряжение достигает 8 кВ при категории перенапряжения III и степени загрязнения 2. Высота изделия составляет 26.5 мм. Тип упаковки — прочее.
