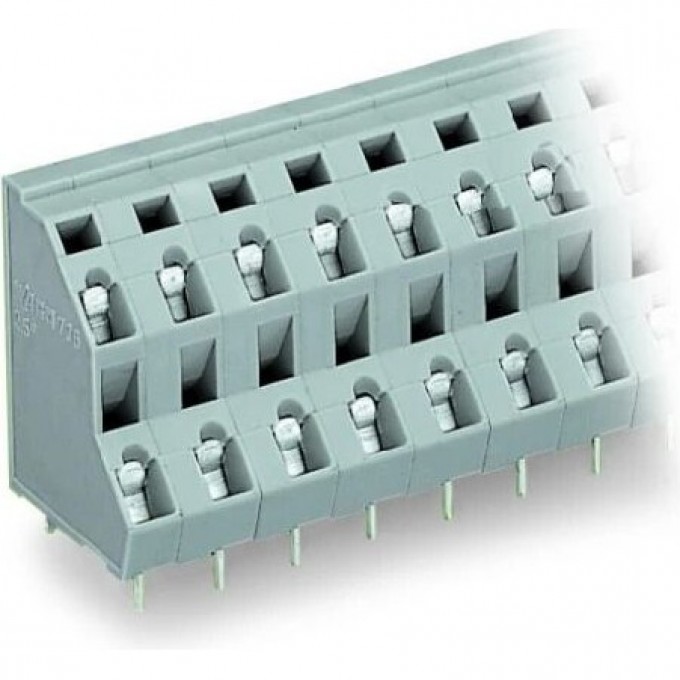

Двухуровневая клемма на печатную плату WAGO CAGE CLAMP® шаг 7.5 мм 2x3-полюса 1120135
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Двухуровневая клемма на печатную плату Wago CAGE CLAMP® 736-503 предназначена для электрических соединений на печатных платах. Модель имеет шаг контактов 7.5 мм и конфигурацию 2x3-полюса, что обеспечивает подключение до шести проводников. Клемма выполнена в сером цвете и соответствует современным стандартам качества, обеспечивая надежность и стабильность работы.
Клемма оснащена пружинным зажимом CAGE CLAMP® для подключения проводников, что упрощает монтаж и обеспечивает надежный контакт. Номинальное напряжение составляет 630 В, а номинальный ток — 21 А. Изделие поддерживает подключение однопроволочных, многопроволочных и тонкопроволочных проводников сечением от 0.08 до 2.5 мм². Тип крепления на печатной плате осуществляется пайкой, а угол подключения проводника составляет 45 градусов.
Данное оборудование подходит для применения в промышленности, строительстве и различных инженерных системах, где требуется стабильная работа электрических соединений и минимизация эксплуатационных затрат. Материал изоляции корпуса — термопласт, соответствующий классу негорючести V0 по UL94. Рабочая температура клеммы варьируется от -60 до 105 °C, что позволяет использовать ее в широком диапазоне условий.
Клемма Wago 736-503 обладает степенью защиты IP20 в смонтированном виде, что обеспечивает базовую защиту от твердых частиц. Материал соединительной поверхности — олово, что способствует хорошей проводимости. Высота изделия составляет 26.5 мм, а длина штыря — 4.0 мм. Категория перенапряжения III и номинальное импульсное напряжение 6 кВ подтверждают устойчивость клеммы к электрическим перегрузкам.
