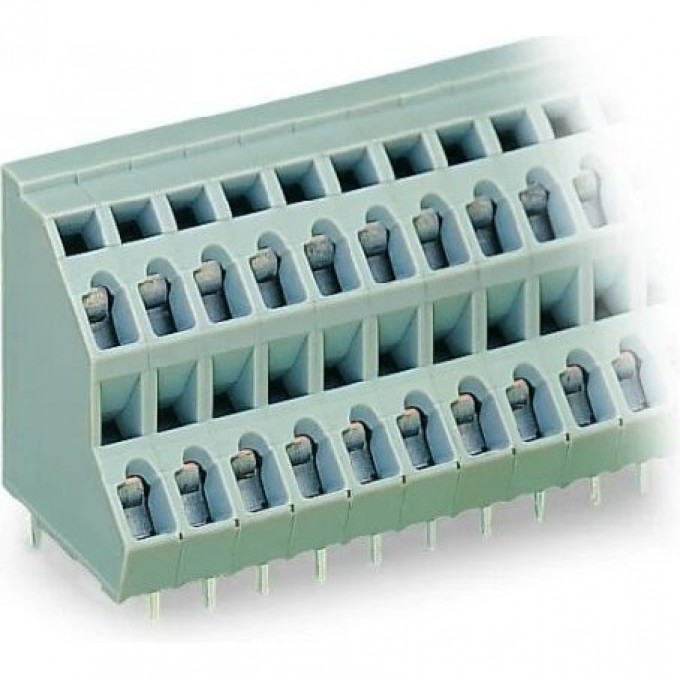

Двухуровневая клемма на печатную плату WAGO CAGE CLAMP® шаг контактов 5 мм 2x16-полюсов 1120029
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Двухуровневая клемма на печатную плату Wago CAGE CLAMP® 736-116 предназначена для организации электрических соединений на печатных платах. Модель имеет шаг контактов 5 мм и оснащена 2x16 полюсами, что обеспечивает подключение 16 электрических соединителей. Номинальное напряжение составляет 320 В, а номинальный ток — 21 А. Клемма разработана для использования в различных промышленных, строительных и инженерных системах.
Конструкция клеммы предусматривает двухъярусное расположение контактов и использует технологию CAGE CLAMP® для пружинного зажима проводников, что обеспечивает надёжное и быстрое подключение. Материал изоляции корпуса выполнен из термопласта серого цвета с классом негорючести V0 согласно UL94. Тип крепления на печатной плате — пайка, а угол печатной платы/соединительного проводника составляет 45 градусов. Длина штыря для пайки — 4 мм, материал соединительной поверхности — олово.
Клемма поддерживает подключение однопроволочных, многопроволочных и тонкопроволочных проводников с сечением от 0.08 до 2.5 мм² (без наконечника) и от 0.25 до 1.5 мм² (с наконечником). Степень защиты IP20 в смонтированном виде позволяет использовать изделие в условиях, где требуется защита от крупных твердых частиц. Рабочая температура находится в диапазоне от -60 до 105 °C, что обеспечивает стабильную работу в широком спектре климатических условий.
Изделие соответствует категории перенапряжения III и имеет номинальное импульсное напряжение 4 кВ. Степень загрязнения составляет 2. Тип упаковки — прочее, тип обвязки отсутствует. Модульные распорные соединители имеют размер 5 мм. Данная клемма является практичным решением для создания надёжных и долговечных электрических соединений на печатных платах.
