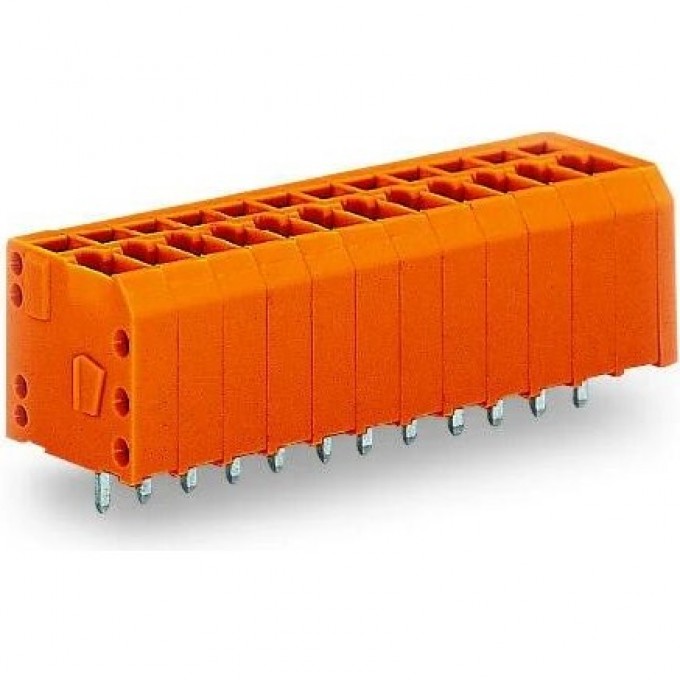

Клемма на печатную плату WAGO CAGE CLAMP® 12-полюсная шаг 3.81 мм 1119328
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® предназначена для надёжного электрического соединения проводников с печатной платой. Модель имеет 12 электрических соединителей с шагом контактов 3.81 мм. Номинальный ток составляет 17.5 А, а номинальное напряжение — 320 В. Изделие выполнено в оранжевом цвете и соответствует современным стандартам качества.
Конструкция клеммы предусматривает подключение пайкой к печатной плате и соединение проводника с пружинным зажимом CAGE CLAMP®. Поддерживаются различные типы проводов: однопроволочные (жесткие) и многопроволочные (гибкие) сечением от 0.08 до 1.5 мм², а также тонкопроволочные с наконечником сечением от 0.25 до 1.0 мм². Угол печатной платы/соединительного проводника составляет 90° (по вертикали вверх), что обеспечивает удобство монтажа.
Материал изоляции корпуса — термопласт с классом негорючести V0 по UL94. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от внешних воздействий. Рабочий температурный диапазон от -60 до 105 °C позволяет использовать клемму в различных условиях эксплуатации. Номинальное импульсное напряжение составляет 4 кВ при категории перенапряжения III и степени загрязнения 2.
Данное оборудование подходит для применения в промышленности, строительстве и инженерных системах, где требуется стабильная работа электрических соединений. Длина штыря составляет 3.4 мм, а материал соединительной поверхности — олово. Клемма имеет один уровень и высоту 12.3 мм.
