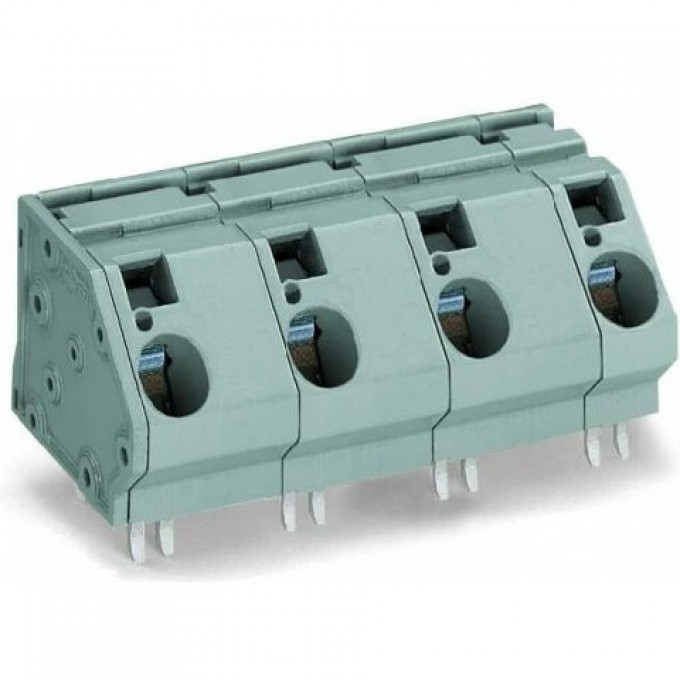

Клемма на печатную плату WAGO CAGE CLAMP® 4-полюсная шаг 20 мм 1121072
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® 4-полюсная с шагом контактов 20 мм предназначена для надёжного электрического соединения проводников с печатными платами. Данная модель (745-654/006-000) произведена брендом Wago и обеспечивает подключение до 4 электрических соединителей. Номинальный ток составляет 76 А, а номинальное напряжение — 1000 В. Опция объединения позволяет использовать клемму в различных конфигурациях.
Конструкция клеммы предусматривает соединение с пружинным зажимом (CAGE CLAMP®), что обеспечивает стабильный контакт и упрощает монтаж. Подключение к печатной плате осуществляется пайкой, при этом угол печатной платы к соединительному проводнику составляет 45 градусов. Клемма поддерживает поперечное сечение однопроволочных, многопроволочных и тонкопроволочных проводов от 0.2 до 16 мм², а с наконечником — от 0.25 до 10 мм². Материал изоляции корпуса — термопласт, соответствующий классу негорючести V0 по UL94. Соединительная поверхность выполнена из олова, а длина штыря составляет 6.5 мм.
Данное оборудование подходит для применения в промышленности, строительстве и инженерных системах, где требуется стабильная работа электрических соединений при высоких нагрузках. Рабочая температура клеммы варьируется от -60 до 105 °C, а степень защиты в смонтированном виде составляет IP20. Высота клеммы — 27 мм. Степень загрязнения — 2, категория перенапряжения — III, номинальное импульсное напряжение — 12 кВ.
Клемма Wago CAGE CLAMP® обеспечивает надёжное и безопасное подключение, соответствуя современным стандартам качества. Она разработана для долгосрочной эксплуатации и минимизации затрат на обслуживание в различных условиях.
