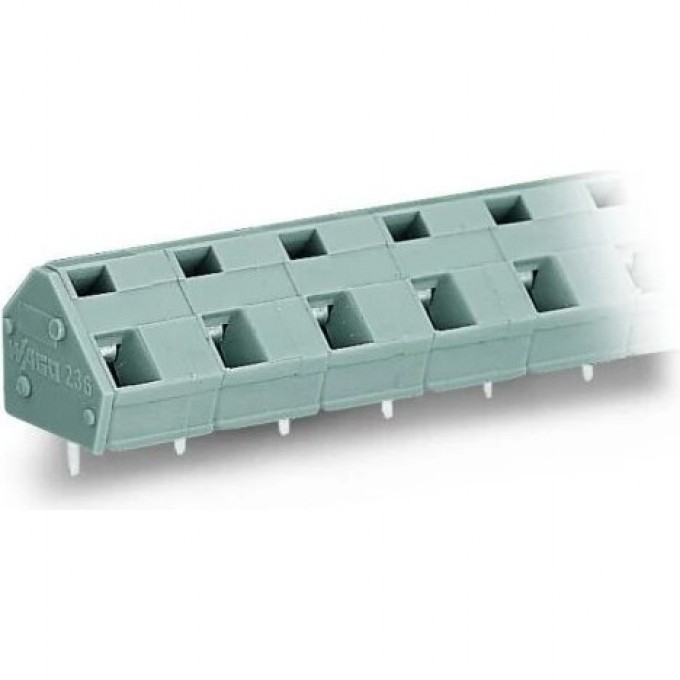

Клемма на печатную плату WAGO CAGE CLAMP® 8-полюсная шаг 10/10.16 мм 1129881
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® 8-полюсная с шагом контактов 10/10.16 мм предназначена для надёжного электрического соединения проводников с печатными платами. Модель 236-308 от бренда Wago обеспечивает стабильную работу в различных промышленных и инженерных системах. Она оснащена 8 электрическими соединителями и рассчитана на номинальный ток до 24 А при номинальном напряжении 1000 В.
Конструкция клеммы предусматривает соединение с пружинным зажимом CAGE CLAMP®, что обеспечивает быстрое и надёжное подключение проводников. Угол печатной платы/соединительного проводника составляет 45 градусов. Клемма поддерживает подключение однопроволочных, многопроволочных и тонкопроволочных проводов с сечением от 0.08 до 2.5 мм², а также тонкопроволочных проводов с наконечником от 0.25 до 1.5 мм². Материал соединительной поверхности — олово, что гарантирует хорошую проводимость и устойчивость к коррозии.
Изделие выполнено из термопласта серого цвета, обладающего классом негорючести V0 согласно UL94. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от внешних воздействий. Клемма предназначена для пайки на печатную плату, при этом длина штыря составляет 4 мм. Рабочая температура находится в диапазоне от -60 до 105 °C, что позволяет использовать клемму в широком спектре климатических условий.
Клемма Wago 236-308 подходит для применения в электронике, автоматизации, производстве оборудования и других областях, где требуется надёжное и долговечное соединение на печатных платах. Опция объединения 2.50 мм расширяет возможности применения. Продукт соответствует категории перенапряжения III и имеет номинальное импульсное напряжение 8 кВ.
• 8 электрических соединителей;
• Номинальный ток 24 А;
• Шаг контактов 10/10.16 мм;
• Тип соединения проводника: пружинный зажим CAGE CLAMP®;
• Угол печатной платы/соединительного проводника 45 градусов;
• Материал изоляции корпуса: термопласт;
• Степень защиты (IP), в смонтированном виде: IP20;
• Подключение проводов сечением 0.08-2.5 мм²;
• Материал соединительной поверхности: олово;
• Длина штыря 4 мм;
• Тип крепления: пайка;
• Рабочая температура: от -60 до 105 °C;
• Номинальное напряжение 1000 В;
• Цвет корпуса: серый;
• Высота 13 мм;
• Класс негорючести изоляционного материала согл. UL94: V0.
