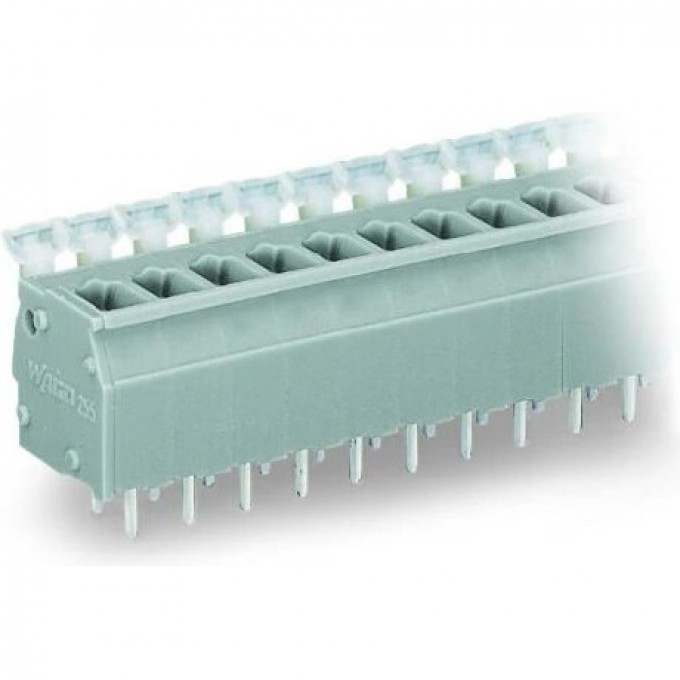

Клемма на печатную плату WAGO CAGE CLAMP® нажимная кнопка 12-пол. шаг 5/5.08 мм 1134596
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® с нажимной кнопкой предназначена для надёжного электрического соединения проводников с печатными платами. Модель имеет 12 электрических соединителей с шагом контактов 5/5.08 мм и рассчитана на номинальный ток до 24 А при номинальном напряжении 320 В. Конструкция CAGE CLAMP® обеспечивает быстрое и безопасное подключение проводников.
Клемма выполнена из термопласта серого цвета, что обеспечивает класс негорючести V0 согласно UL94. Угол печатной платы/соединительного проводника составляет 90° (по вертикали вверх). Подключение проводника осуществляется с помощью пружинного зажима, а крепление к печатной плате — пайкой. Диапазон поперечного сечения подключаемого однопроволочного, многопроволочного и тонкопроволочного провода без наконечника составляет от 0.08 до 2.5 мм², с наконечником — от 0.25 до 1.5 мм².
Данное оборудование подходит для применения в промышленности, строительстве и различных инженерных системах, где требуется стабильная работа электрических соединений и минимальные эксплуатационные затраты. Высокая степень защиты IP20 в смонтированном виде и широкий диапазон рабочих температур от -60 до 105 °C обеспечивают надёжность в различных условиях эксплуатации.
Номинальное импульсное напряжение составляет 4 кВ, категория перенапряжения — III, степень загрязнения — 2. Материал соединительной поверхности — олово, длина штыря — 4 мм. Высота клеммы составляет 14.2 мм. Опция объединения 2.50 мм расширяет функциональные возможности изделия.
