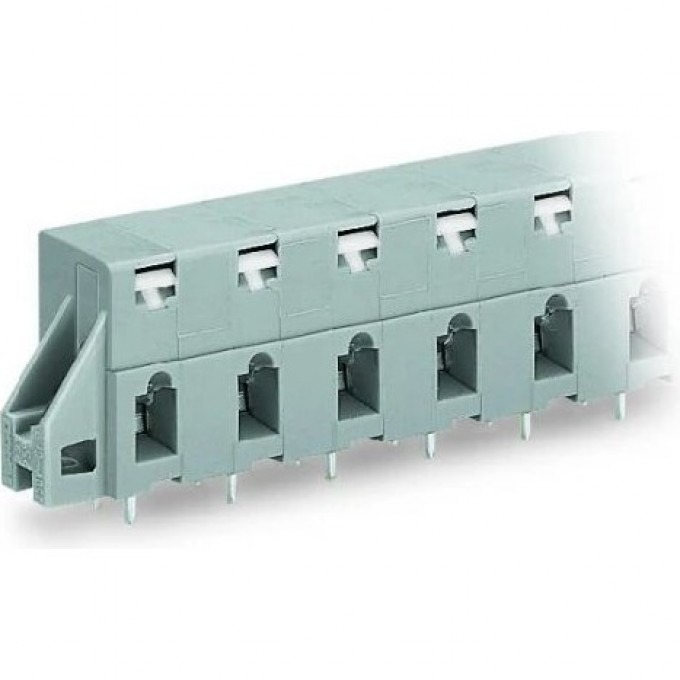

Клемма на печатную плату WAGO CAGE CLAMP® нажимная кнопка 3-полюсная шаг 10 мм 1119749
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® с нажимной кнопкой предназначена для надёжного электрического соединения проводников с печатными платами. Модель 741-523 имеет 3 электрических соединителя и шаг контактов 10 мм. Номинальный ток составляет 16 А, а номинальное напряжение — 1000 В. Корпус выполнен из термопласта серого цвета.
Подключение проводников осуществляется с помощью пружинного зажима CAGE CLAMP®, что обеспечивает стабильный контакт. Клемма поддерживает подключение однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.08 до 2.5 мм². Для тонкопроволочных проводов с наконечником допустимое сечение составляет 0.25-1.5 мм². Тип крепления на печатной плате — пайка, с длиной штыря 4 мм.
Данное оборудование подходит для применения в промышленности, строительстве и различных инженерных системах, где требуется стабильная работа электрических соединений. Степень защиты IP20 обеспечивает базовую защиту от внешних воздействий. Рабочая температура клеммы варьируется от -60 до 105 °C, что позволяет использовать её в широком диапазоне условий.
Материал соединительной поверхности — олово, что способствует хорошей проводимости и устойчивости к коррозии. Клемма соответствует классу негорючести изоляционного материала V0 согласно UL94, что подтверждает её безопасность. Категория перенапряжения III и номинальное импульсное напряжение 8 кВ указывают на высокую устойчивость к перепадам напряжения.
