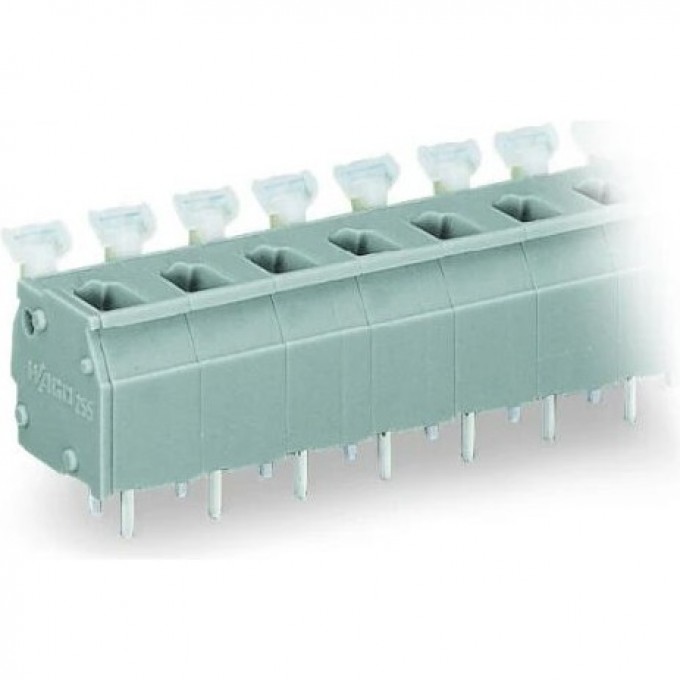

Клемма на печатную плату WAGO CAGE CLAMP® нажимная кнопка 3-полюсная шаг 7.5/7.62 мм 1134408
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® с нажимной кнопкой, модель 255-503, предназначена для надёжного электрического соединения проводников с печатными платами. Изделие имеет 3 полюса и шаг контактов 7.5/7.62 мм, что обеспечивает совместимость с различными стандартами монтажа. Номинальный ток составляет 24 А, а номинальное напряжение — 630 В.
Клемма оснащена пружинным зажимом CAGE CLAMP® для подключения проводников, что упрощает монтаж и обеспечивает стабильный контакт. Подключение к печатной плате осуществляется пайкой. Угол печатной платы/соединительного проводника составляет 90° (по вертикали вверх). Материал изоляции корпуса — термопласт, соответствующий классу негорючести V0 по UL94, а соединительная поверхность выполнена из олова. Длина штыря составляет 4.0 мм.
Данная клемма подходит для подключения однопроволочных (жестких) и многопроволочных (гибких) проводов сечением от 0.08 до 2.5 мм², а также тонкопроволочных проводов с наконечником сечением от 0.25 до 1.5 мм². Рабочая температура находится в диапазоне от -60 до 105 °C, что позволяет использовать изделие в различных условиях эксплуатации. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от внешних воздействий.
Клемма Wago 255-503 применяется в промышленности, строительстве и инженерных системах, где требуется стабильная работа электрических соединений и минимальные эксплуатационные затраты. Оборудование соответствует современным стандартам качества и предназначено для использования в условиях категории перенапряжения III со степенью загрязнения 2 и номинальным импульсным напряжением 6 кВ.
