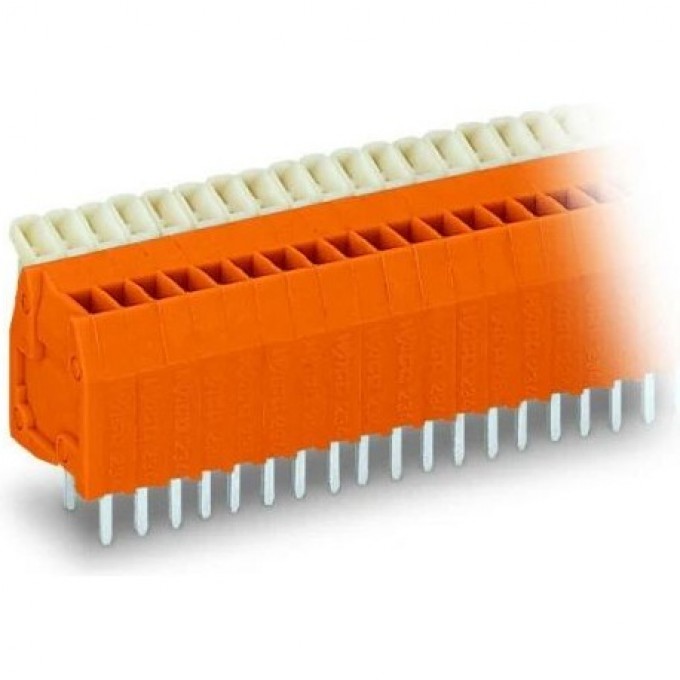

Клемма на печатную плату WAGO CAGE CLAMP® нажимная кнопка 36-пол. шаг контактов 2.54 мм 1129956
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® с нажимной кнопкой, модель 234-536, предназначена для надёжного электрического соединения на печатных платах. Она оснащена 36 электрическими соединителями с шагом контактов 2.54 мм и обеспечивает номинальный ток до 6 А при номинальном напряжении 160 В. Тип крепления на печатной плате осуществляется через соединительный контакт с подключением пайкой, а соединение проводника реализуется с помощью пружинного зажима.
Конструкция клеммы предусматривает угол печатной платы/соединительного проводника 90° (по вертикали вверх). Материал изоляции корпуса выполнен из термопласта с классом негорючести V0 по UL94, что обеспечивает дополнительную безопасность. Клемма подходит для подключения однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.08 до 0.5 мм², а также тонкопроволочных проводов с наконечником 0.25 мм². Материал соединительной поверхности — олово, длина штыря составляет 4 мм.
Данное оборудование подходит для использования в промышленности, строительстве и инженерных системах, где требуется стабильная работа и надёжное соединение компонентов на печатных платах. Степень защиты IP20 в смонтированном виде и широкий диапазон рабочих температур от -60 до 105 °C позволяют применять клемму в различных условиях эксплуатации. Оранжевый цвет корпуса обеспечивает хорошую видимость.
Клемма соответствует категории перенапряжения III и имеет номинальное импульсное напряжение 2.5 кВ, что подтверждает её пригодность для работы в условиях возможных перенапряжений. Количество уровней составляет 1, а степень загрязнения — 2.
