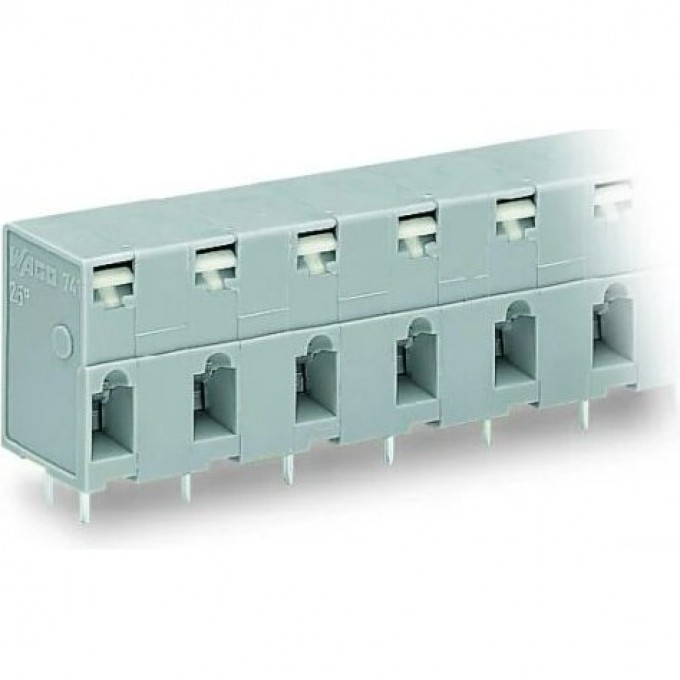

Клемма на печатную плату WAGO CAGE CLAMP® нажимная кнопка 5-полюсная шаг 10 мм 1119720
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® с нажимной кнопкой, модель 741-505, предназначена для надёжного электрического соединения на печатных платах. Устройство имеет 5 полюсов и шаг контактов 10 мм, что обеспечивает удобство монтажа и компактность. Номинальный ток составляет 16 А, а номинальное напряжение — 1000 В, что позволяет использовать клемму в различных промышленных и инженерных системах.
Клемма оснащена пружинным зажимом CAGE CLAMP® для подключения проводников, что гарантирует быстрое и надёжное соединение без использования специальных инструментов. Подключение к печатной плате осуществляется пайкой. Угол печатной платы/соединительного проводника составляет 0°/180° (горизонтально). Материал изоляции корпуса — термопласт с классом негорючести V0 согласно UL94, что повышает безопасность эксплуатации. Степень защиты IP20 обеспечивает базовую защиту от пыли и прикосновений.
Данная клемма подходит для подключения однопроволочных (жестких), многопроволочных (гибких) и тонкопроволочных проводов сечением от 0.08 до 2.5 мм², а также тонкопроволочных проводов с наконечником сечением от 0.25 до 1.5 мм². Рабочая температура находится в диапазоне от -60 до 105 °C, что позволяет использовать изделие в условиях значительных температурных перепадов. Материал соединительной поверхности — олово, обеспечивающее хорошую проводимость и устойчивость к коррозии.
Клемма Wago 741-505 применяется в электронике, автоматизации, производстве промышленного оборудования и других областях, где требуется стабильное и долговечное соединение на печатных платах. Высота изделия составляет 18.5 мм. Категория перенапряжения III и номинальное импульсное напряжение 8 кВ подтверждают устойчивость клеммы к кратковременным перегрузкам.
