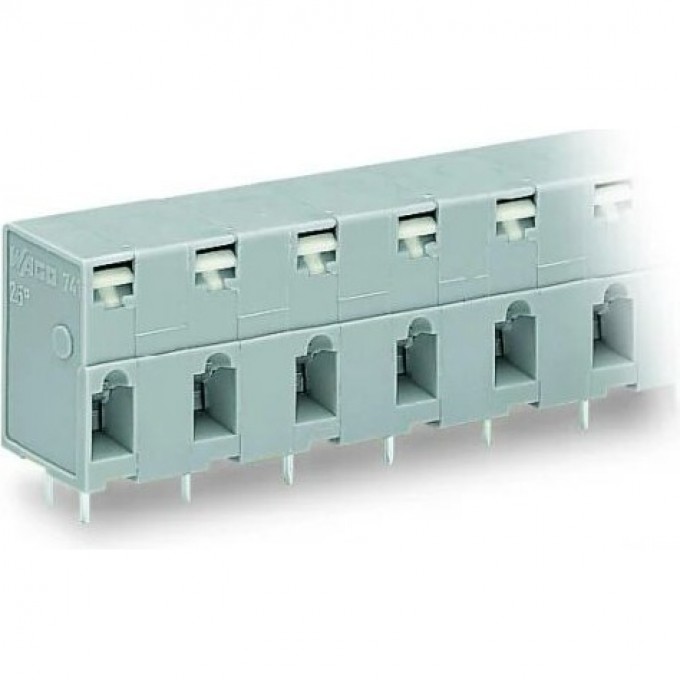

Клемма на печатную плату WAGO CAGE CLAMP® нажимная кнопка 8-полюсная шаг 10 мм 1119717
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® с нажимной кнопкой, модель 741-508, предназначена для надёжного электрического соединения проводников с печатными платами. Данная модель имеет 8 полюсов и шаг контактов 10 мм, что обеспечивает удобство монтажа и компактность. Номинальный ток составляет 16 А, а номинальное напряжение — 1000 В, что позволяет использовать клемму в различных промышленных и инженерных системах.
Конструкция клеммы предусматривает соединение проводника с пружинным зажимом (CAGE CLAMP®), что гарантирует надёжную фиксацию и устойчивость к вибрациям. Подключение осуществляется пайкой к печатной плате. Клемма поддерживает подключение однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.08 до 2.5 мм². Материал изоляции корпуса — термопласт, соответствующий классу негорючести UL94 V0, а соединительная поверхность выполнена из олова.
Устройство подходит для применения в условиях, где требуется стабильная работа оборудования при высоких нагрузках. Угол печатной платы/соединительного проводника составляет 0°/180° (горизонтально). Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от пыли и прикосновений. Рабочая температура находится в диапазоне от -60 до 105 °C, что расширяет возможности использования клеммы в различных климатических условиях.
Высота клеммы составляет 18.5 мм, а длина штыря — 4 мм. Клемма характеризуется степенью загрязнения 2 и категорией перенапряжения III с номинальным импульсным напряжением 8 кВ. Цвет корпуса — серый. Данное оборудование является практичным решением для обеспечения электрических соединений в промышленности, строительстве и инженерных системах.
