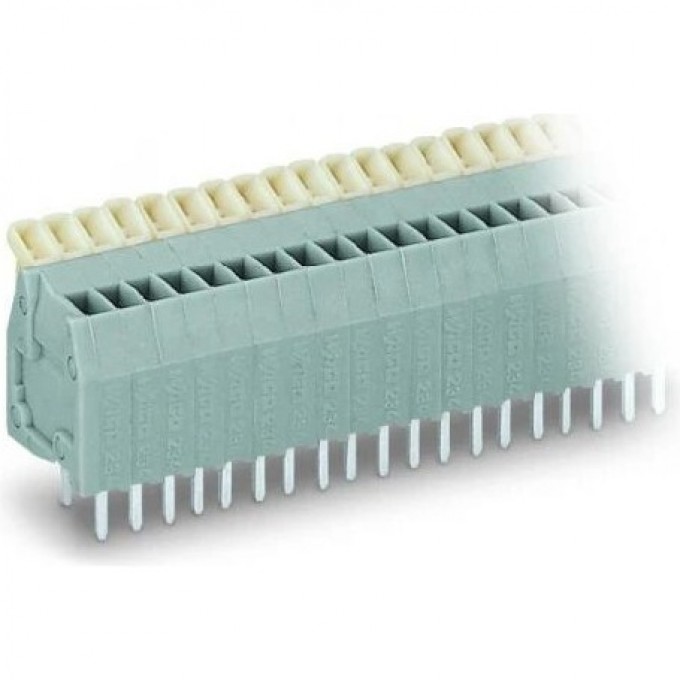

Клемма на печатную плату WAGO нажимная кнопка CAGE CLAMP® 3-полюсная шаг контактов 2.5 мм 1129576
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago с нажимной кнопкой и технологией CAGE CLAMP® предназначена для надёжного электрического соединения проводников с печатными платами. Модель 234-203 имеет 3 электрических соединителя и шаг контактов 2.5 мм. Она рассчитана на номинальный ток 6 А и номинальное напряжение 160 В, что позволяет использовать её в различных низковольтных системах.
Конструкция клеммы предусматривает соединение проводника с пружинным зажимом, что обеспечивает быстрое и надёжное подключение без использования специального инструмента. Угол печатной платы/соединительного проводника составляет 90° (по вертикали вверх), что удобно для монтажа в ограниченном пространстве. Материал изоляции корпуса выполнен из термопласта серого цвета, соответствующего классу негорючести V0 согласно UL94.
Клемма подходит для подключения однопроволочных (жестких), многопроволочных (гибких) и тонкопроволочных проводов без наконечника сечением от 0.08 до 0.5 мм², а также тонкопроволочных проводов с наконечником сечением 0.25 мм². Тип крепления к печатной плате — пайка, что обеспечивает прочное и долговечное соединение. Рабочая температура клеммы варьируется от -60 до 105 °C, что гарантирует стабильную работу в широком диапазоне условий.
Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от прикосновения и попадания крупных частиц. Клемма имеет один уровень и соответствует категории перенапряжения III с номинальным импульсным напряжением 2.5 кВ. Материал соединительной поверхности — олово, обеспечивающее хорошую проводимость и устойчивость к коррозии.
