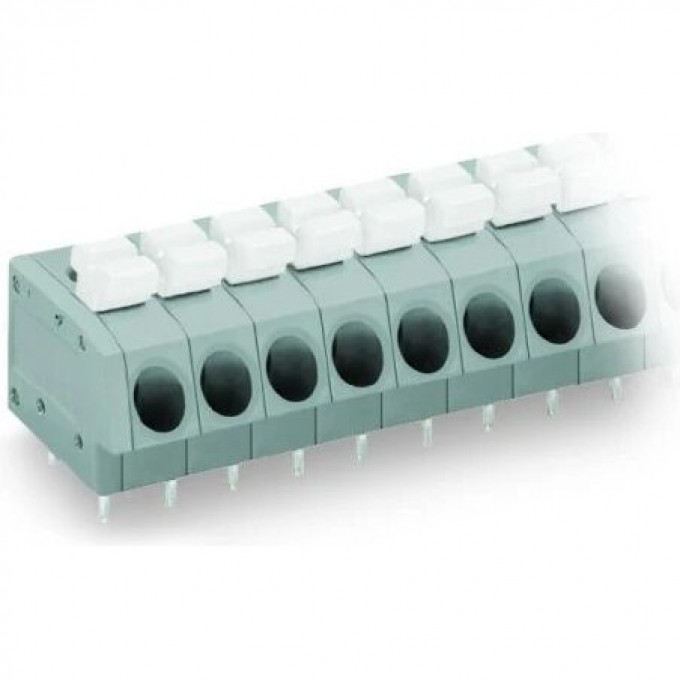

Клемма на печатную плату WAGO Push-in CAGE CLAMP® 14-полюсная шаг 5 мм 1125112
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago серии 804-114 представляет собой 14-полюсное устройство с нажимной кнопкой и технологией Push-in CAGE CLAMP®. Она предназначена для монтажа на печатные платы и обеспечивает надежное электрическое соединение. Шаг контактов составляет 5 мм, а номинальное сечение подключаемого провода — 2.50 мм². Номинальный ток In достигает 24 А при номинальном напряжении 320 В.
Конструкция клеммы предусматривает соединение с пружинным зажимом, что упрощает монтаж проводников. Угол печатной платы/соединительного проводника составляет 0°/180° (горизонтально). Материал изоляции корпуса — термопласт с классом негорючести V0 согласно UL94. Соединительная поверхность выполнена из олова, что обеспечивает хорошую проводимость и коррозионную стойкость. Длина штыря для пайки составляет 3.6 мм.
Данное оборудование подходит для использования в различных промышленных, строительных и инженерных системах, где требуется стабильное и безопасное подключение проводников к печатным платам. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от твердых частиц. Рабочая температура варьируется от -60°C до 105°C, что позволяет использовать клемму в широком диапазоне климатических условий.
Клемма рассчитана на категорию перенапряжения III с номинальным импульсным напряжением 4 кВ и степенью загрязнения 2. Она предназначена для подключения однопроволочных, многопроволочных и тонкопроволочных проводов как с наконечником, так и без него, в диапазоне сечений от 0.25 мм² до 2.5 мм².
