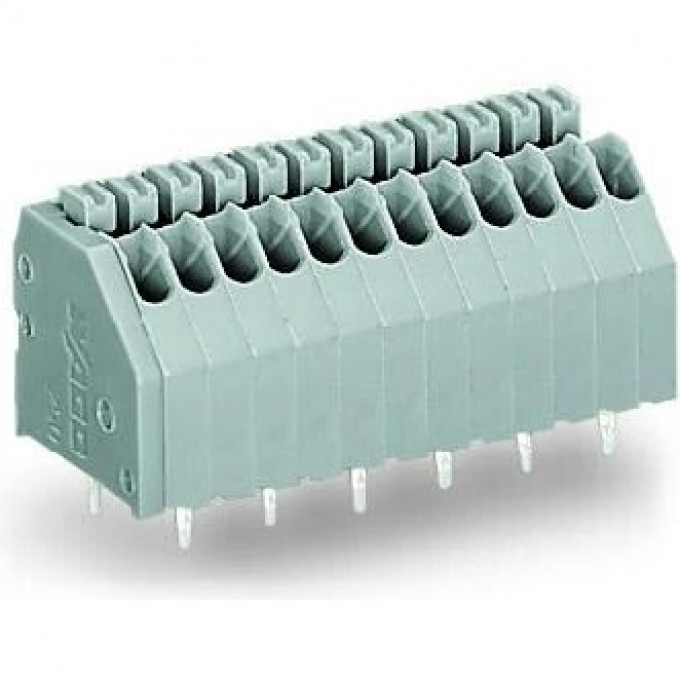

Клемма на печатную плату WAGO Push-in CAGE CLAMP® 16-пол. шаг 2.54 мм 1134957
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago Push-in CAGE CLAMP® 16-полюсная с шагом контактов 2.54 мм (0.5 мм) предназначена для надёжного электрического соединения проводников с печатными платами. Данная модель обеспечивает подключение проводников методом Push-in, что упрощает монтаж. Номинальное напряжение составляет 160 В, а номинальный ток — 2 А. Клемма рассчитана на работу с поперечным сечением однопроволочного провода от 0.14 до 0.5 мм² и многопроволочного провода от 0.2 до 0.5 мм².
Конструкция клеммы включает 16 электрических соединителей и использует технологию CAGE CLAMP® для обеспечения стабильного контакта. Тип соединения проводника — штепсельный зажим (конусный), а крепление на печатной плате осуществляется пайкой. Материал изоляции корпуса — термопласт, соответствующий классу негорючести UL94 V0. Угол печатной платы/соединительного проводника составляет 45 градусов, что может быть удобно для определённых конфигураций.
Изделие подходит для применения в различных областях, включая промышленность, строительство и инженерные системы, где требуется надёжное и компактное решение для подключения проводников к печатным платам. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от твёрдых частиц. Рабочая температура клеммы варьируется от -60 до 105 °C, что позволяет использовать её в широком диапазоне климатических условий.
Клемма имеет серый цвет корпуса, высоту 13.1 мм и длину штыря 3.6 мм. Материал соединительной поверхности — олово. Номинальное импульсное напряжение составляет 2.5 кВ, а категория перенапряжения — III, что указывает на пригодность для использования в условиях повышенных электрических нагрузок.
