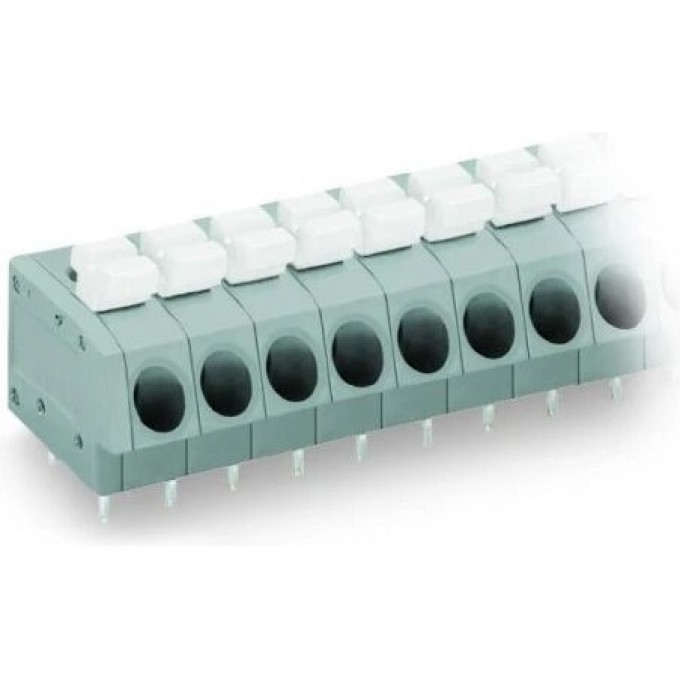

Клемма на печатную плату WAGO Push-in CAGE CLAMP® 7-полюсная шаг 5 мм 1125119
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago серии 804-107 представляет собой 7-полюсное устройство с нажимной кнопкой и технологией Push-in CAGE CLAMP®. Шаг контактов составляет 5 мм, а номинальное сечение подключаемого провода — 2,5 мм². Данная клемма предназначена для пайки на печатную плату и обеспечивает надежное электрическое соединение.
Устройство рассчитано на номинальный ток 24 А и номинальное напряжение 320 В, с импульсным напряжением 4 кВ. Материал изоляции корпуса выполнен из термопласта, соответствующего классу негорючести V0 по UL94. Клемма имеет степень защиты IP20 в смонтированном виде и может эксплуатироваться в диапазоне температур от -60°C до 105°C. Поддерживается подключение однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.25 до 2.5 мм² (без наконечника) и от 0.25 до 1.5 мм² (с наконечником).
Конструкция клеммы предусматривает горизонтальное расположение проводника относительно печатной платы (угол 0°/180°). Материал соединительной поверхности контактов — олово, что обеспечивает стабильный электрический контакт. Длина штыря составляет 3.6 мм. Устройство относится к категории перенапряжения III и степени загрязнения 2.
