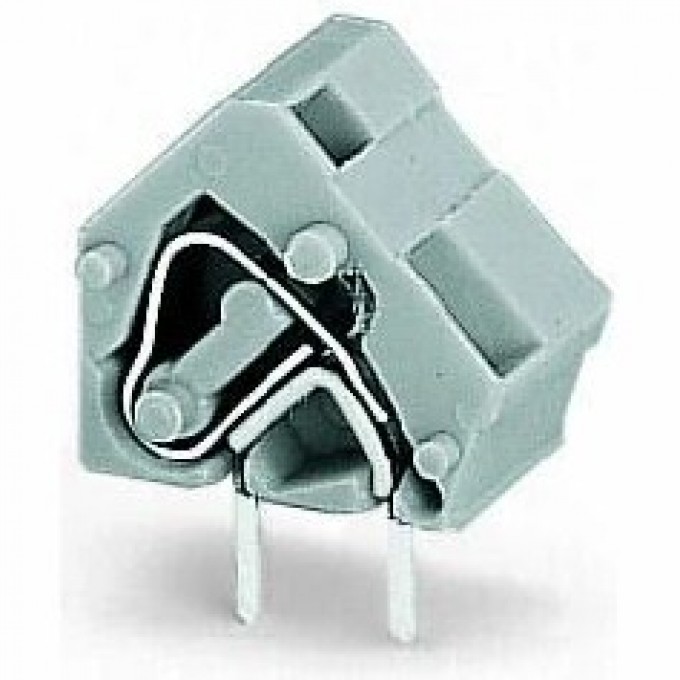

Наборная клемма на печатную плату WAGO CAGE CLAMP® шаг 10/10.16 мм 1-полюсная 1128981
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Наборная клемма на печатную плату Wago с шагом контактов 10/10.16 мм предназначена для надёжного электрического соединения проводников с печатными платами. Модель 236-765 оснащена одним электрическим соединителем и использует технологию CAGE CLAMP® для пружинного зажима проводников. Номинальное напряжение составляет 1000 В, а номинальный ток — 24 А, что позволяет использовать клемму в различных промышленных и инженерных системах.
Клемма рассчитана на подключение однопроволочных, многопроволочных и тонкопроволочных проводников сечением от 0.08 до 2.5 мм², а также тонкопроволочных проводников с наконечником от 0.25 до 1.5 мм². Крепление к печатной плате осуществляется пайкой, при этом угол печатной платы/соединительного проводника составляет 45 градусов. Материал изоляции корпуса — термопласт зеленого цвета, соответствующий классу негорючести UL94 V0. Соединительная поверхность выполнена из олова, длина штыря составляет 4 мм.
Данное оборудование подходит для применения в условиях, где требуется стабильная работа при высоких нагрузках и широкий диапазон рабочих температур от -60 до 105 °C. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от внешних воздействий. Клемма соответствует категории перенапряжения III и имеет номинальное импульсное напряжение 8 кВ.
Клемма Wago 236-765 является практичным решением для создания надёжных и долговечных электрических соединений на печатных платах, обеспечивая простоту монтажа и минимальные эксплуатационные затраты.
