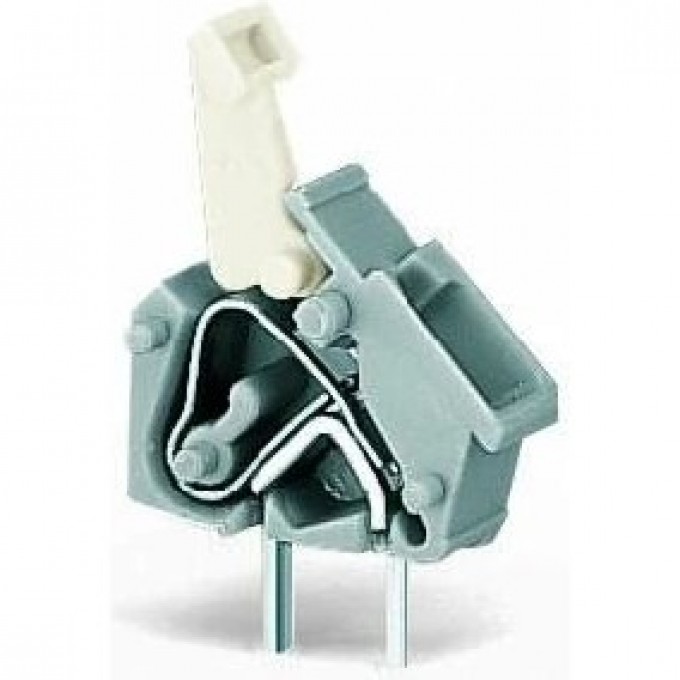

Наборная клемма нажимная WAGO CAGE CLAMP® для печатных плат шаг 2.5/5/5.08 мм 1-пол 1134636
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Наборная клемма нажимная Wago CAGE CLAMP® предназначена для монтажа на печатные платы. Модель 256-746 обеспечивает надёжное электрическое соединение с шагом контактов 5/5,08 мм и возможностью объединения 2,50 мм. Клемма является однополюсной и выполнена в оранжевом цвете, что обеспечивает удобство идентификации в монтажных схемах.
Клемма оснащена соединением с пружинным зажимом CAGE CLAMP®, что позволяет подключать однопроволочные, многопроволочные и тонкопроволочные провода сечением от 0.08 до 2.5 мм² без наконечника и от 0.25 до 1.5 мм² с наконечником. Номинальный ток составляет 24 А, а номинальное напряжение — 320 В. Угол печатной платы/соединительного проводника составляет 45 градусов, что облегчает монтаж в ограниченном пространстве. Материал изоляции корпуса — термопласт с классом негорючести UL94 V0.
Данное оборудование подходит для использования в промышленности, строительстве и инженерных системах, где требуется стабильная работа и надёжное электрическое соединение. Клемма обеспечивает степень защиты IP20 в смонтированном виде и способна работать в широком диапазоне температур от -60 до 105 °C, что подтверждает её пригодность для эксплуатации в различных условиях.
Клемма устанавливается на печатную плату методом пайки. Высота изделия составляет 18.2 мм, а длина штыря — 4.0 мм. Материал соединительной поверхности — олово. Конструкция предусматривает один уровень электрических соединителей и соответствует категории перенапряжения III со степенью загрязнения 2.
