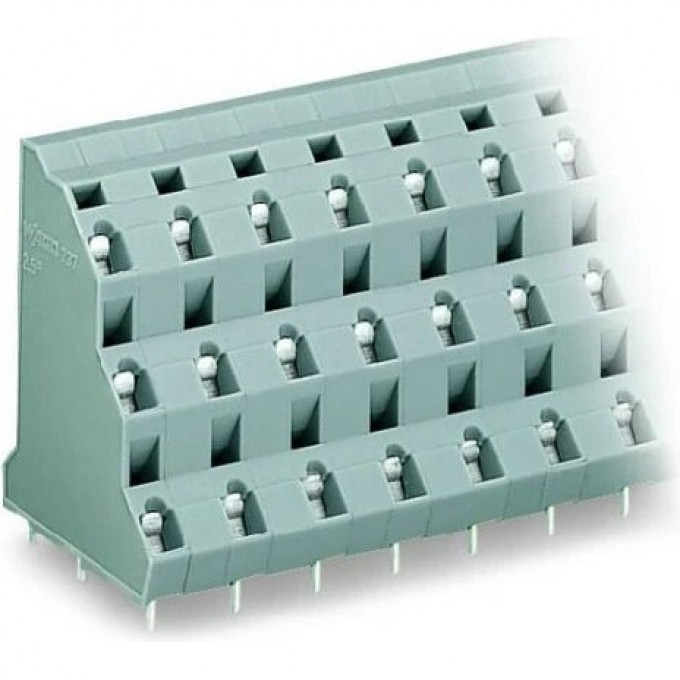

Трехуровневая клемма на печатную плату WAGO CAGE CLAMP® шаг 10 мм 3 x 4-полюсов 1119375
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Трехуровневая клемма на печатную плату Wago CAGE CLAMP® с шагом контактов 10 мм и конфигурацией 3 x 4-полюсов, артикул 737-704. Данное устройство предназначено для надежного электрического соединения на печатных платах. Клемма выполнена в сером цвете и имеет 3 уровня, обеспечивая компактное подключение.
Клемма оснащена соединением с пружинным зажимом (CAGE CLAMP®), что обеспечивает быстрое и надежное подключение проводников. Подключение к печатной плате осуществляется пайкой. Номинальное напряжение составляет 1000 В, а номинальный ток — 21 А. Поддерживаемое сечение подключаемого однопроволочного, многопроволочного и тонкопроволочного провода без наконечника варьируется от 0.08 до 2.5 мм², а с наконечником — от 0.25 до 1.5 мм². Материал изоляции корпуса — термопласт с классом негорючести V0 по UL94.
Изделие подходит для применения в промышленности, строительстве и инженерных системах, где требуется стабильная работа и эффективное использование пространства на печатной плате. Угол печатной платы/соединительного проводника составляет 45 градусов, что облегчает монтаж. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от твердых частиц.
Рабочая температура клеммы находится в диапазоне от -60 до 105 °C, что позволяет использовать ее в различных климатических условиях. Материал соединительной поверхности — олово, обеспечивающее хорошую проводимость. Высота клеммы составляет 40 мм, а длина штыря — 4 мм. Категория перенапряжения III и номинальное импульсное напряжение 8 кВ подтверждают устойчивость клеммы к электрическим нагрузкам.
