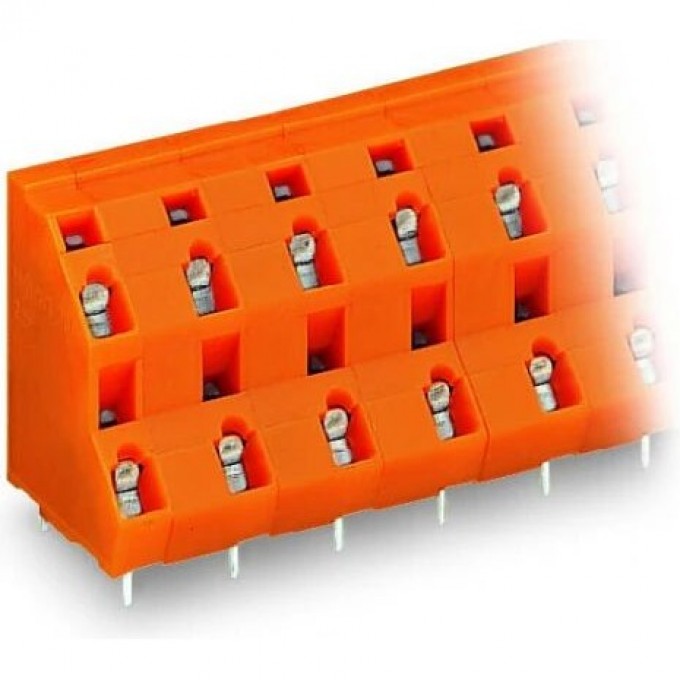

Двухуровневая клемма на печатную плату WAGO CAGE CLAMP® 2x12-полюсов шаг 10.16 мм 1120088
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Двухуровневая клемма на печатную плату Wago CAGE CLAMP® 2x12-полюсов с шагом контактов 10.16 мм предназначена для надёжного электрического соединения проводников с печатными платами. Данная клемма имеет 2 уровня и 12 электрических соединителей на каждом уровне, обеспечивая компактное размещение и эффективное использование пространства. Номинальный ток составляет 21 А, а номинальное напряжение — 1000 В, что позволяет применять её в цепях с высокими электрическими нагрузками.
Клемма оснащена соединением с пружинным зажимом CAGE CLAMP®, что обеспечивает быстрое и надёжное подключение проводников без использования специального инструмента. Поддерживается подключение однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.08 до 2.5 мм². Тип крепления на печатную плату — пайка, а угол печатной платы/соединительного проводника составляет 45 градусов. Материал изоляции корпуса — термопласт оранжевого цвета, соответствующий классу негорючести UL94 V0.
Изделие подходит для использования в промышленности, строительстве и инженерных системах, где требуется стабильная работа и минимальные эксплуатационные затраты. Рабочая температура клеммы варьируется от -60 до 105 °C, что гарантирует её функционирование в широком диапазоне условий. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от внешних воздействий.
Длина штыря составляет 4 мм, а высота клеммы — 26.5 мм. Материал соединительной поверхности — олово, что способствует хорошей проводимости и устойчивости к коррозии. Категория перенапряжения III и номинальное импульсное напряжение 8 кВ подтверждают высокий уровень безопасности и надёжности изделия.
