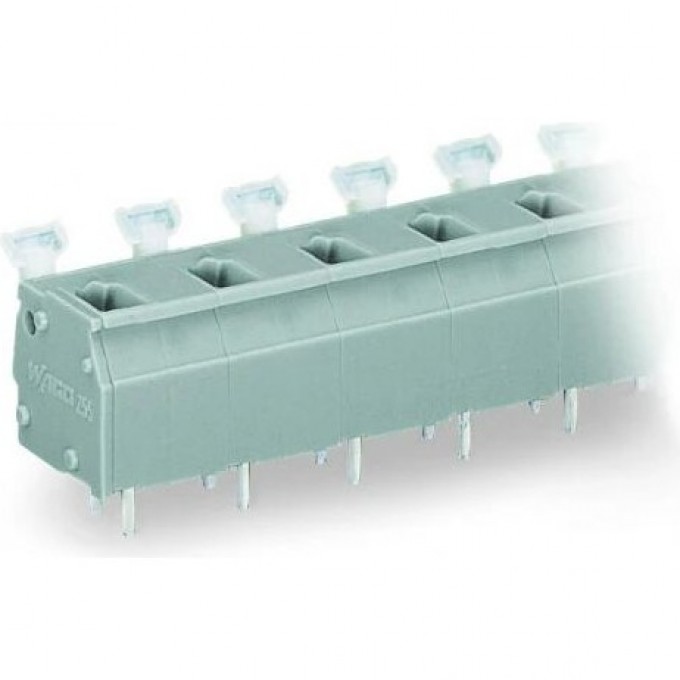

Клемма на печатную плату нажимная кнопка WAGO CAGE CLAMP® 16-полюсная шаг 10/10.16 мм 1134385
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Клемма на печатную плату Wago CAGE CLAMP® 255-616 предназначена для надёжного электрического соединения проводников с печатными платами. Данная модель оснащена 16 электрическими соединителями и использует нажимную кнопку для фиксации проводников. Шаг контактов составляет 10/10.16 мм, что обеспечивает совместимость с различными компоновочными решениями. Номинальный ток In достигает 24 А, а номинальное напряжение — 1000 В, что позволяет применять клемму в высоконагруженных цепях.
Конструкция клеммы предусматривает подключение пайкой к печатной плате под углом 90° (по вертикали вверх). Тип соединения проводника — пружинный зажим (CAGE CLAMP®), обеспечивающий быстрое и надёжное подключение однопроволочных, многопроволочных и тонкопроволочных проводов сечением от 0.08 до 2.5 мм². Материал изоляции корпуса — термопласт с классом негорючести UL94 V0, что гарантирует безопасность эксплуатации. Соединительная поверхность контактов выполнена из олова, что обеспечивает хорошую проводимость и коррозионную стойкость.
Клемма подходит для использования в промышленности, строительстве и инженерных системах, где требуется стабильная работа и надёжное электрическое соединение. Благодаря широкому диапазону рабочих температур от -60 до 105 °C, она может применяться в различных климатических условиях. Степень защиты IP20 в смонтированном виде обеспечивает базовую защиту от прикосновений и попадания крупных частиц.
Высота клеммы составляет 14.2 мм, что позволяет компактно размещать её на печатных платах. Модульные распорные соединители с шагом 10 мм обеспечивают возможность объединения нескольких клемм. Продукт соответствует категории перенапряжения III и имеет номинальное импульсное напряжение 8 кВ, что подтверждает его пригодность для использования в системах с повышенными требованиями к электрической прочности.
